Соединение Tankwagon EN 14420-6
Здесь вы сможете подобрать соединения Tankwagon EN 14420-6 для промышленных шлангов из нержавеющей стали и латуни.
NOVACON
Соединения Tankwagon EN 14420-6 для промышленных шлангов
Быстроразъемные фитинги стандарта tank wagon (TW) используют там, где нужно без задержек соединять напорно-всасывающие магистрали с цистернами и стационарными танками. При сборке такого сливного узла должно было просто знать диаметр трубы. Важно учесть тип замка, устойчивость сплава к вымыванию, профиль уплотнительного кольца и давление в магистрали.
Качественное соединение Tankwagon EN 14420-6 исключает внезапную разгерметизацию на стыке и спокойно держит постоянные гидравлические удары и вибрации во время слива продукта.
NovaCon
Что такое соединение Tankwagon EN 14420-6 и где его применяют

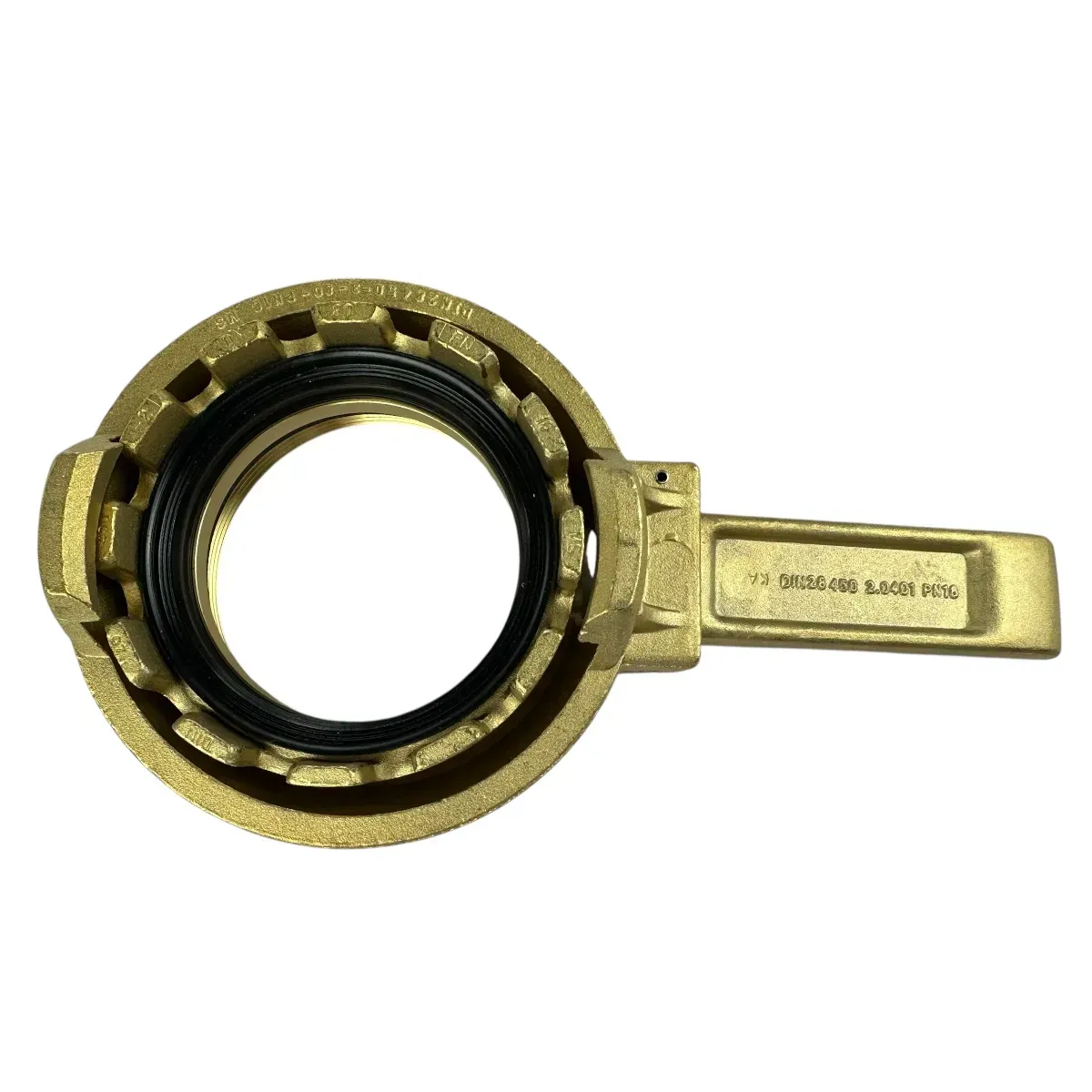

По стандарту EN 14420-6 (старая немецкая маркировка – DIN 28450) изготовляют специальные кулачковые фитинги тяжелой серии. Они рассчитаны на быстрое подключение шлангов к наливным штуцерам автоцистерн, вагонам-цистернам и топливозаправщикам. Комплект состоит из:
- муфты MK с зажимной рукояткой;
- гладкого штуцера VK.
Механизм срабатывает буквально через секунду: штуцер заходит в муфту, оператор поворачивает рычаг — и кулачки плотно прижимают торцевую прокладку без использования ключей или сварки.
Такое соединение Tankwagon работает при давлении до 16 бар на терминалах перевалки нефтепродуктов, технических жидкостей, гранулированных материалов и жидких удобрений.
Европейский норматив EN 14420-6 четко фиксирует геометрию замка, блокировку рычага против размыкания и толщину стенок, поэтому детали от разных производителей без проблем стыкуются между собой.
NOVACON

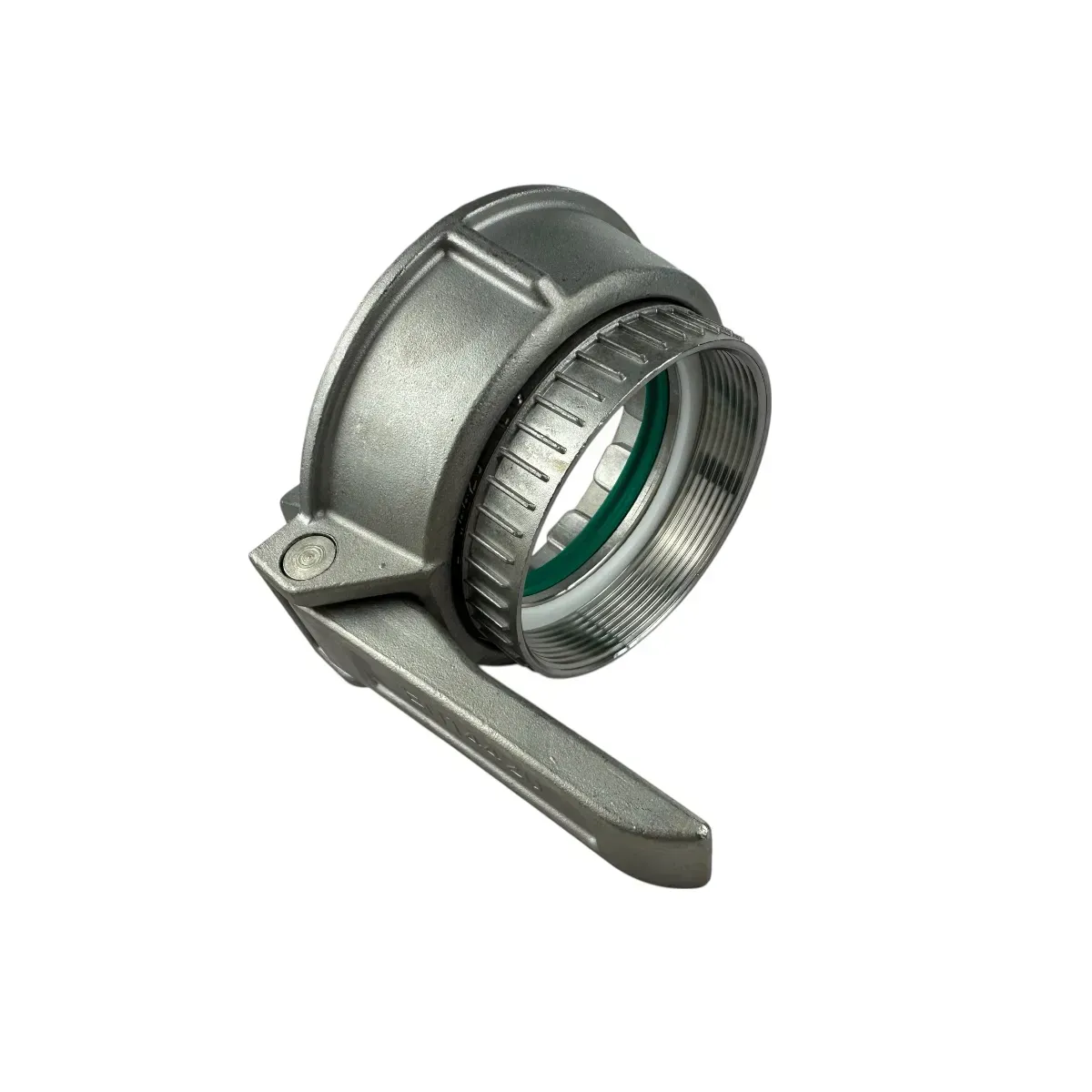

Соединение Tankwagon из нержавеющей стали
Когда по линии перекачивают концентрированные кислоты, щелочные растворы, спирты, растворители или агрохимию типа КАС, обычная латунь быстро окисляется и разрушается. Для агрессивных сред в линейке предусмотрены соединения Tankwagon (нержавеющая сталь). Их отливают из нержавеющей стали марки AISI 316 (или 1.4408), которая не боится активной химии и сохраняет форму кулачков при ежедневной эксплуатации.
Подбор стального корпуса обязательно связывают с типом эластомера. Если уплотнительный материал не подходит под конкретную жидкость, прокладка разбухнет или потрескается, и стык потечет даже при идеальном состоянии металлического замка.
NovaCon
Как подобрать соединение Tankwagon
Чтобы правильно собрать узел перекачки, сверяют рабочие параметры магистрали, приведенные в таблице.
| Параметр | Что проверить перед заказом |
|---|---|
| Рабочая среда | Химическая активность продукта, температура потока и присутствие абразивных примесей |
| Материал корпуса | Латунь подойдет для топлива и минеральных масел, нержавеющая сталь — для химии и удобрений |
| Условный проход (DN) | Стандартный типоразмер системы: DN50 (2"), DN80 (3") или DN100 (4") |
| Тип элемента | Нужна муфта с ручкой (МК), вставной штуцер (VK), заглушка (VB) или крышка (MB) |
| Присоединительная резьба | Размер и тип резьбы (чаще всего внутренняя цилиндрическая трубная BSPP/G) |
| Материал прокладки | Устойчивость эластомера (NBR, PTFE, FKM/Viton, Hypalon/CSM) к сливаемому веществу |
| Монтаж на рукав | Совместимость хвостовика под полухомуты SPANNLOC по стандарту EN 14420-3 |
NovaCon
Соединение Tankwagon в NovaCon
Наша компания поставляет оригинальные быстроразъемы Tankwagon EN 14420-6 из латуни и нержавеющей стали, заглушки и ремонтные уплотнения. Мы помогаем собрать наливную систему комплексно:
- напорно-всасывающий рукав;
- кулачковые фитинги;
- усиленные хомуты;
- сопутствующую техническую химию.
При необходимости инженеры NovaCon сверят химическую стойкость материалов под ваш продукт и представят экспертную консультацию.
FAQ
Часто задаваемые вопросы о Tankwagon
01
Что такое соединение Tankwagon?
Это быстроразъемный промышленный фитинг стандарта EN 14420-6 для герметичного соединения шлангов с цистернами и резервуарами. Узел фиксируется одним движением зажимного рычага без монтажного инструмента.
02
Что означает EN 14420-6 в названии соединения Tankwagon?
Это европейский норматив, регулирующий форму кулачкового замка, рабочее давление до 16 бар и механизм защиты от самопроизвольного открывания. Стандарт гарантирует полную совместимость деталей разных изготовителей.
03
Как выбрать размер соединения Tankwagon?
Следует определить условный диаметр рукава (DN50, DN80 или DN100), измерить посадочную резьбу на технике и уточнить необходимую часть узла (муфта MK, штуцер VK или заглушка).
04
Когда выбирают Tankwagon из нержавеющей стали?
Нержавейку ставят на магистрали с агрессивными химикатами, кислотами, щелочами, спиртами и жидкими удобрениями, где латунные сплавы подвергаются коррозии или не проходят по требованиям чистоты среды.
